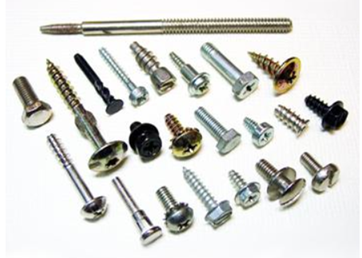

緊固件通常是保持其防爆型式完整性的重要部分，尤其隔爆型“d”及部分粉塵防爆型設備等必須采用特殊緊固件，它們起緊固隔爆接合面或保持外殼密封性的作用，對保證阿凡提防爆防爆型式的完整性至關重要。如果緊固件的螺距、公差配合等不達標，則易出現脫落、松動等問題，從而影響設備的防爆性能，形成安全隱患。因此，防爆設備應選用符合防爆標準要求并通過試驗驗證的緊固件，并只能用相同的緊固件進行更換。
防爆設備對緊固件的要求
1、對保證專用防爆型式或用于防止觸及裸露帶電零件所必須的緊固件，只允許使用工具（如，螺絲刀、扳手等）才能松開或拆除。并且要選用合適強度的緊固件，保證外殼承受爆炸壓力時不會使其脫落。
2、如果緊固件的材料適合于外殼材料，含輕金屬的外殼用緊固件可以用輕金屬或非金屬材料制成。
3、只有螺紋形狀適合于外殼材料時，才可以在外殼上攻螺孔，用于安裝在工作中可能打開的蓋。
4、緊固件一般要采用彈墊圈，平墊圈，沉孔等方式進行的保護
5、螺紋的螺距、公差配合，螺栓（釘）頭或螺母應符合相關標準要求。
（1）螺紋的螺距應符合GB/T 9144大螺距公制螺紋的要求，此系列是從GB/T 193規定的普通螺紋系列優選出來的，公稱直徑范圍為1mm~64mm；螺紋的公差配合應符合GB/T 197和GB/T 2516中的6g /6H（數字表示公差等級，精度越高數值越小；字母表示公差帶位置，外螺紋用小寫字母，內螺紋用大寫字母）。
（2）符合標準要求的標準件
1）外六角螺栓應符合GB/T 5782或GB/T 5783的要求。
2）內六角圓柱頭螺釘應符合GB/T 70.1的要求。
3）內六角緊定螺釘應符合GB/T 77（平端）、GB/T 78（錐端）、GB/T 79（圓柱端）或GB/T 80（凹端）的要求。
（3）當采用其它螺栓（釘）頭或螺母緊固件時，防爆設備上應標志“X”，并且在產品使用說明書中對這些緊固件進行詳細規定，并說明只能用相同的緊固件進行更換。
（4）特殊緊固件孔的要求

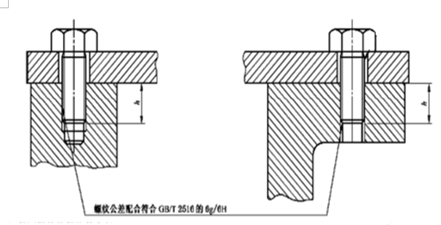

1）特殊緊固件孔允許嚙合的螺紋深度h應至少等于緊固件螺紋的外徑（如圖1）。
2）螺栓不帶墊圈擰入外殼壁盲孔時，孔的底部要至少保留一扣的裕量
（5）安裝要求
1）內六角：用于緊固螺紋蓋的內六角緊定螺釘（如，防松用途），螺紋的公差配合應符合GB/T 197和GB/T 2516中的6g /6H，且在緊固以后不能從螺孔中凸出。
2）I類設備：頭部具有護圈或沉孔，或通過設備內部保護
3）II類設備：緊固件孔允許螺紋嚙合的螺紋深度h，至少等于緊固件螺紋外徑
（6）其它要求
1）用螺紋固定的門或蓋，應另外借助內六角緊定螺釘或等效方法固定
2）雙頭螺釘應固定牢靠，用熔焊或鉚牢或其它等效方式永久性固定在外殼上
3）緊固件不應穿透隔爆外殼壁，除非與殼壁構成隔爆結合面且與外殼不可分開
4）當螺栓不帶墊圈被完全擰入到隔爆外殼壁的盲孔中，孔的底部至少保持一整扣螺紋裕量
5）不穿透隔爆外殼壁的螺孔或雙頭螺栓，隔爆外殼壁剩余厚度至少是螺栓或雙頭螺栓直徑的3份之一，最小為3mm
